Bemo

Erfer > Bemo

Yüksek Hadveli Metal Çatı ve Cephe Kaplama Sistemleri

Hislerin ve duyumların nedeni olan mimarlık her zaman bireysel bir imzayı taşır. Bu durum, mimarlık kavramının başarısı için temeldir. Bemo, bu noktada tasarım fikirlerinizi gerçeğe dönüştürüyor. Birlikte muhteşem çatı şekilleri yaratmak için yollar ve çözümler buluyor. Işığın ve gölgenin oynamasına izin veriyor, günün zamanına göre renkleri hayata geçiriyor ve her türlü iklime dayanan yüzeylere entegre ediyor.

Bemo; özgür tasarımlar, çeşitlilik, yüksek kalite, servis imkanları, deneyim ve dünya çapında ulaşım ağı ile projelerinizi destekliyor.

Kullanılabilir Malzemeler: Alüminyum, çelik, paslanmaz çelik, bakır, titanyum çinko.

Yüzeyler: Kaplamalı, doğal yüzeyli, doğal sıvalı, zımparalı, eloksallı.
Renk Sistemi: BEMO-FLON, PVDF, HDP, polyester, ARS.
Renkler: Müsterinin isteğine göre.

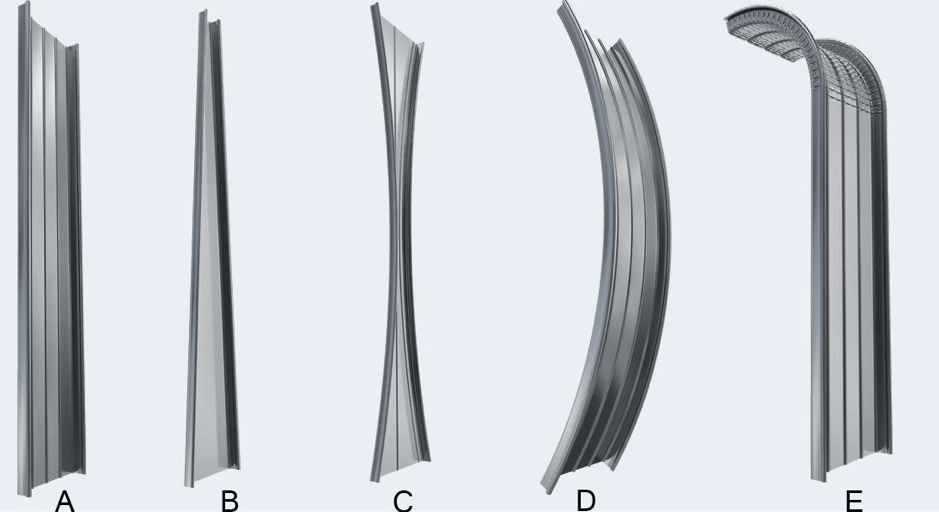

A. Düz
B. Konik
C. Özgür BEMO-MONRO
D. Bükümlü
E. Dalgalı Bükümlü

BEMO-MONRO Ⓡ

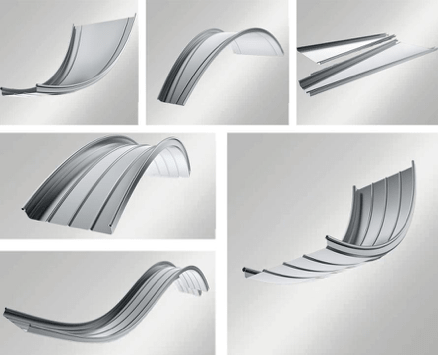

Patentli BEMO-MONRO Ⓡ sistemi, metal kaplamaların hemen hemen her bina geometrisine uyum sağlamadaki esnek kabiliyeti anlamına gelir. Herhangi ek yeri ve bini olmadan istediğiniz uzunlukta uygulanabilir.

BEMO-MONRO Ⓡ sistemi, üç boyutlu olarak ayarlanabilen birçok altyapı sistemi içerir. Bu sayede altyapıda bulunan hatalar hızlıca ve kolayca bertaraf edilir.

BEMO altyapısı, bina toleranslarını telafi ederek tüm bina şeklini yeniden oluşturur. Sonuç olarak, malzemede gereksiz gerilmeler olmaksızın, görsel olarak mükemmel bir metal yüzey kaplaması elde edilir.

Gerekli vidalama noktaları, ana çelik mesafeleri ve ayakların hizalanması, destekleyici yapının 3D taranmasına dayanılarak BEMO tarafından yapılır.

BEMO ÇATI SİSTEMLERİ

BEMO Çatı Sistemleri, bina ihtiyaçlarını kolaylaştırmak için tasarlanmıştır.

Yalıtım paketi tipine bağlı olarak, BEMO çatı sistemleri <0.15 W / m²K termal iletim değerlerine ulaşır. Yapı fiziğinin gerekliliklerine ek olarak, maliyet etkinliği, sürdürülebilirlik ve elbette çatı yapısının kolay, hızlı ve güvenli montajı, hepsi önemli bir rol oynamaktadır. Çok yüksek ısı yalıtım gereksinimleri söz konusu olduğunda, termal köprü içermeyen BEMO halterleri ile termal olarak birleştirilmeden mümkün olan en büyük yumuşak yalıtım yüzdesine sahip çatı yapılarını tavsiye etmektedirler.[/vc_column_text][vc_empty_space height="60px"][vc_column_text]

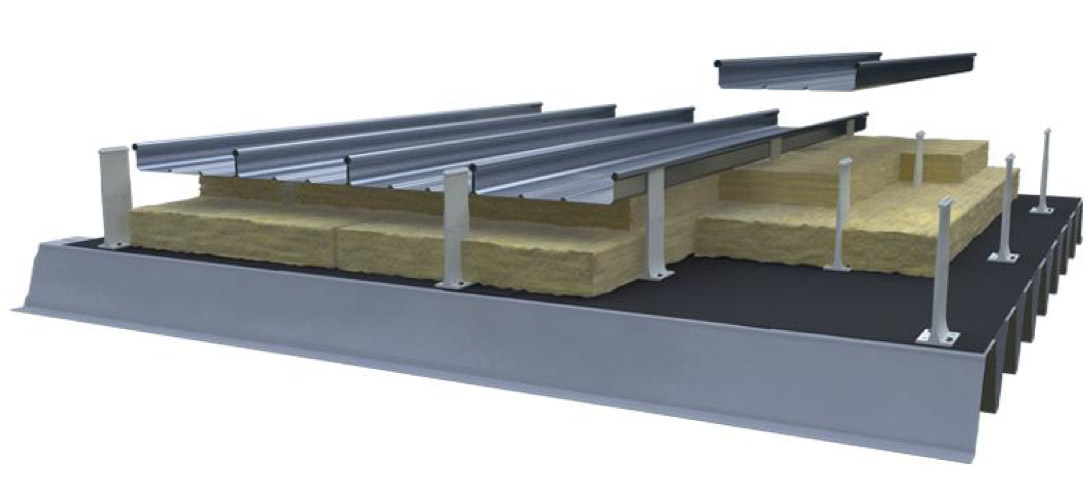

BEMO-SOFT

  • BEMO kenet profili 65-400, 1.0 mm alüminyum
  • Alüminyum-Halter dahil 5 mm Termal Ara Parça GFK Halter 1.5 adet/m²
  • Mineral yünü 035, 20 kg / m³
  • Buhar bariyeri
  • Trapez 0.75 mm çelik

Kullanım Alanları

  • Aşık inşaatları
  • Çelik, ahşap, betonarme yapıları

Avantajları

  • Hafif bir sistemdir.
  • Isı köprülerini ö
  • Hızlı ve kolay bir sistemdir.

Isı Korunumu / Heat Protection

Bağıl halter yüksekliği 80 100 120 140 160 180 200 220 240
Yalıtım katmanı kalınlığı 20 40 60 80 100 120 140 160 180
Tüm çatı konstrüksiyon kalınlığı 115 135 155 175 195 215 235 255  275
0.689 0.481 0.370 0.370 0.253 0.218 0.192 0.172



U-value considering punctiform thermal bridges

Alüminyum halter yüksekliği 80+TK5 100+TK5 120+TK5 140+TK5 160+TK5 180+TK5 200+TK5 220+TK5
U-değeri 1.386 0.860  0.646 0.529 0.453 0.399 0.358 0.326
 GFK halter yüksekliği 85 105 125 145 165 185 205 225 245
U-değeri 1.249 0.692 0.484 0.373 0.303 0.255 0.220 0.194 0.174



Ses Korunumu

m²’ye düşen ağırlık 12,45 12,85 13,25 13,65 14,05 14,45 14,85 15,25 15,65
Öngörülen ses azaltma indeksi R indB: 33,88 34,16 34,42 34,68  34,93 35,18 35,41 35,64 35,87

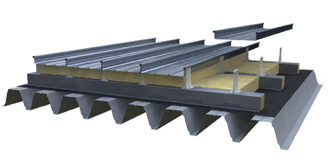

BEMO-SOFT PLUS

  • BEMO kenet profili 65-400, 1.0 mm alüminyum
  • Alüminyum-Halter dahil 5 mm Termal Ara Parça GFK Halter 1.5 adet/m²
  • Omega 100 mm, merkezler 1,5 m
  • Mineral yünü 032, 20 kg / m³
  • Buhar bariyeri
  • Trapez 0.75 mm çelik

Kullanım Alanları

  • Aşık inşaatları
  • Çelik, ahşap, betonarme yapıları

Avantajları

  • Hafif bir sistemdir.
  • Isı köprülerini ö
  • Hızlı ve kolay bir sistemdir.

Isı Korunumu

Bağıl halter yüksekliği 80 100 120 140 160 180 200 220
Yalıtım katmanı kalınlığı 120 140 160 180 200 220 240 260
Tüm çatı konstrüksiyon kalınlığı 215 235 255 275 295 315 335 355
Noktasal ısı köprüsü olmadan U değeri 0.253 0.218 0.192 0.172 0.155 0.141 0.130 0.120



U-value considering punctiform thermal bridges

Alüminyum halter yüksekliği 80+TK5 100+TK5 120+TK5 140+TK5 160+TK5 180+TK5 200+TK5 220+TK5
U-değeri 0.467  0.423  0.388 0.360 0.334 0.311  0.292 0.273
GFK halter yüksekliği 85 105 125 145 165 185 205 225
U-değeri 0.291 0.253 0.223 0.199 0.178 0.161 0.145 0.131



Ses Korunumu

m²’ye düşen ağırlık 17,43 17,83 18,23 18,63 19,03 19,43 19,83 20,23
37 37,2 37,38  37,57 37,75 37,93 38,1

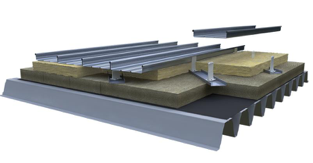

BEMO-COMBI

  • BEMO kenet profili 65-400, 1.0 mm alüminyum
  • Alüminyum-Halter dahil 5 mm Termal Ara Parça GFK Halter 1.5 adet/m²
  • katman: taşyünü 037,100 kg / m³ 10 cm
  • katman: mineral yün izolasyonu 035,20 kg / m³
  • Buhar bariyeri
  • Trapez 0.75 mm çelik

Kullanım Alanları

  • Çelik, ahşap, betonarme yapıları
  • Yüksek ısı ve ses yalıtımı gerektiren binalar

Avantajları

  • Isı köprüsü azalır.
  • Yüksek ses izolasyonu sağlar.
  • Yazın ısı korunumu sağlar.

Isı Korunumu

Bağıl halter yüksekliği 80 100 120 140 160 180 200 220 240 260
Yalıtım katmanı kalınlığı 120 140 160 180 200 220 240 260 280 300
Tüm çatı konstrüksiyon kalınlığı 215 235 255 275 295 315 335 355  375 395
Noktasal ısı köprüsü olmadan U değeri 0.290 0.251 0.221 0.197 0.178 0.163 0.150 0.138 0.129 0.120



U-value considering punctiform thermal bridges

Alüminyum halter yüksekliği 80+TK5 100+TK5 120+TK5 140+TK5 160+TK5 180+TK5 200+TK5 220+TK5 220+TK15 260 fictive
U-değeri 0.488 0.440 0.401 0.368 0.341 0.316 0.295 0.276 0.258 0.242
 GFK halter yüksekliği 85 105 125 145 165 185 205 225 245 245+DK20
U-değeri 0.306 0.266 0.234 0.209 0.188 0.172 0.157 0.143 0.133 0.123



Ses Korunumu

m²’ye düşen ağırlık 22,45 22,85 23,25 23,65 24,05 24,45 24,85 25,25 25,65 26,05
Öngörülen ses azaltma indeksi R indB: 39 36,16 39,31 39,46 39,6 39,74 39,89 40,02 40,16 40,3

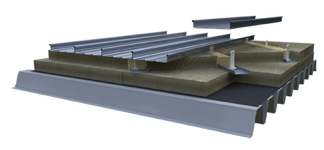

BEMO-COMPACT

  • BEMO kenet profili 65-400, 1.0 mm alüminyum
  • Alüminyum-Halter dahil 5 mm Termal Ara Parça GFK Halter 1.5 adet/m²
  • katman: taşyünü 037,100 kg / m³ 10 cm
  • katman: taşyünü 037,100 kg / m³ 10 cm
  • Buhar bariyeri
  • Trapez 0.75 mm çelik

Kullanım Alanları

  • Çelik, ahşap, betonarme yapıları
  • Yüksek ısı ve ses yalıtımı gerektiren binalar

Avantajları

  • Isı köprüsü azalır.
  • Yüksek ses izolasyonu sağlar.
  • Yazın ısı korunumu sağlar.
  • Yüksek miktarda kar kütlesi altında mükemmel yük transferi sağlar.

Isı Korunumu / Heat Protection

Bağıl halter yüksekliği 80 100 120 140 160 180 200 220 240 260
Yalıtım katmanı kalınlığı 120 140 160 180 200 220 240 260 280 300
Tüm çatı konstrüksiyon kalınlığı 215 235 255 275 295 315 335 355  375 395
Noktasal ısı köprüsü olmadan U değeri 0.290 0.251 0.221 0.197 0.178 0.163 0.150 0.138 0.129 0.120



U-value considering punctiform thermal bridges

Alüminyum halter yüksekliği 80+TK5 100+TK5 120+TK5 140+TK5 160+TK5 180+TK5 200+TK5 220+TK5 220+TK15 260 fictive
U-değeri 0.465 0.420 0.384 0.355 0.329 0.308 0.289 0.271 0.257 0.242
 GFK halter yüksekliği 85 105 125 145 165 185 205 225 245 245+DK20
U-değeri 0.294 0.254 0.224 0.200 0.180 0.165 0.152 0.140 0.130 0.121



Ses Korunumu

m²’ye düşen ağırlık 24,05 26,05 28,05 30,05 32,05 34,05 36,05 38,05 40,05 42,05
Öngörülen ses azaltma indeksi R indB: 39,6 40,3 40,94 41,54 42,1 42,62 43,12 43,59 44,03 44,45

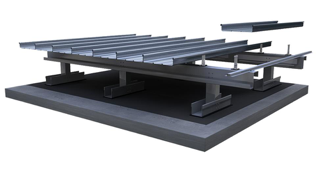

BEMO-ELEVATE

  • BEMO-ELEVATE eski veya hasarlı düz çatıların yenilenmesi için özel olarak geliştirilmiştir.
  • Rijit izolasyonlu alanlarda, BEMO-ELEVATE, mevcut çatı alanına doğrudan uygulanabilir.
  • Yumuşak alanlar veya destek yapısının bilinmediği alanlar açılır ve ELEVATE profilleri doğrudan destek yüzeyine vidalanır.
  • İstenen şartlara göre katmanlar, izolasyon kalınlığı ve çatı eğimi tasarlanabilir.

Avantajları

  • Sistemin, iyi yük taşıma kapasitesi vardır.
  • Tüm düz çatılar için uygundur.
  • Dayanıklı, ekonomik ve yenilikçi

Isı Korunumu

Bağıl halter yüksekliği 80 100 120 140 160 180 200 220 240 260
Yalıtım katmanı kalınlığı 120 140 160 180 200 220 240 260 280 300
Tüm çatı konstrüksiyon kalınlığı 215 235 255 275 295 315 335 355  375 395
Noktasal ısı köprüsü olmadan U değeri 0.290 0.251 0.221 0.197 0.178 0.163 0.150 0.138 0.129 0.120



U-value considering punctiform thermal bridges

Alüminyum halter yüksekliği 80+TK5 100+TK5 120+TK5 140+TK5 160+TK5 180+TK5 200+TK5 220+TK5 220+TK15 260 fictive
U-değeri 0.465 0.420 0.384 0.355 0.329 0.308 0.289 0.271 0.257 0.242
 GFK halter yüksekliği 85 105 125 145 165 185 205 225 245 245+DK20
U-değeri 0.294 0.254 0.224 0.200 0.180 0.165 0.152 0.140 0.130 0.121



Ses Korunumu

m²’ye düşen ağırlık 24,05 26,05 28,05 30,05 32,05 34,05 36,05 38,05 40,05 42,05
Öngörülen ses azaltma indeksi R indB: 39,6 40,3 40,94 41,54 42,1 42,62 43,12 43,59 44,03 44,45

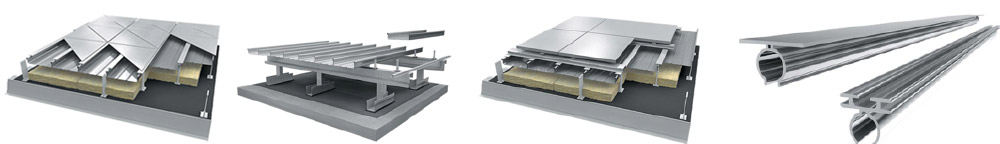

BEMO-SMOOTH

  • BEMO-SMOOOTH,Bemo kilit geçme panellerden yapılmış su taşıyıcı tabaka üzerinde pürüssüz yüzeyler oluşturmak için güvenli ve kolay bir olanak sağlar
  • Bemo Top montaj Panelleri, kenet makinesiyle penetrasyonsuz olarak Bemo kilit geçme panelleri üzerinde ikinci bir çalışma adımında uygulanabilir.
  • Bemo top montaj profili, termal doğrusal genişleme olduğunda duran kenet sisteminin kayma özelliğini kolaylaştırır. Çatı yüzeyi bu rayların flanşına takılabilir.

Avantajları

  • Pürüzsüz bir bina yüzeyi oluşturur.
  • Su taşıyan tabaka penetrasyonsuzdur.
  • Dayanıklı ve işlevseldir.
  • Montajı kolaydır.
  • Güvenli termal genleşme sağlar.

Isı Korunumu

Bağıl halter yüksekliği: 80 100 120 140 160 180 200 220 240 260
Yalıtım katmanı kalınlığı: 120 140 160 180 200 220 240 260 280 300
Tüm çatı konstrüksiyon kalınlığı : 215 235 255 275 295 315 335 355  375 395
Noktasal ısı köprüsü olmadan U değeri: 0.290 0.251 0.221 0.197 0.178 0.163 0.150 0.138 0.129 0.120



U-value considering punctiform thermal bridges

Alüminyum halter yüksekliği : 80+TK5 100+TK5 120+TK5 140+TK5 160+TK5 180+TK5 200+TK5 220+TK5 220+TK15 260 fictive
U-değeri: 0.465 0.420 0.384 0.355 0.329 0.308 0.289 0.271 0.257 0.242
 GFK halter yüksekliği : 85 105 125 145 165 185 205 225 245 245+DK20
U-değeri: 0.294 0.254 0.224 0.200 0.180 0.165 0.152 0.140 0.130 0.121



Ses Korunumu

m²’ye düşen ağırlık: 24,05 26,05 28,05 30,05 32,05 34,05 36,05 38,05 40,05 42,05
Öngörülen ses azaltma indeksi R indB: 39,6 40,3 40,94 41,54 42,1 42,62 43,12 43,59 44,03 44,45

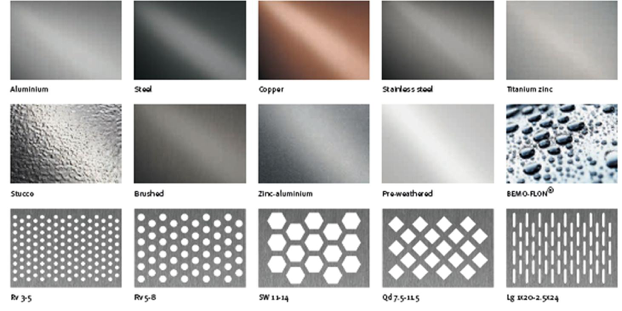

RENKLER VE YÜZEYLER

Renkler

Perfore

BEMO CEPHE SİSTEMLERİ

BEMO KOMPOZİT CEPHE PANELLERI

Stoktaki renkler benzer olarak(B-S1, d0) 3003/ 7016/ 9006/ 9007/ 9010/ Manganese/ Azur Mavisi/ Koyu Yeşil
Onay Numarası Z – 33.2 – 1559
Dış Kaplama BEMO-FLON
Dış Levha 2mm Alüminyum levha, her biri 0.5 mm, EN AW 3105 veya 3005 alaşım
İç Kısım 3mm polietilen / inorganik dolgu malzemesi*
Format Boyut B: 800 – 2000 mm, 1:7200 mm’e kadar
Stok Ebat B: 1270 mm, I: 7200 mm’e kadar
Delik Deseni  Pres kesim %45 perforasyona kadar
Ağırlık Polietilen: 7,6 kg/m²/ inorganik dolgu malzemesi: 8,1 kg/m²*
Yanmazlık derecesi DIN EN 13501-1’ e göre B-s1, d0 /A2 – s1, d0*

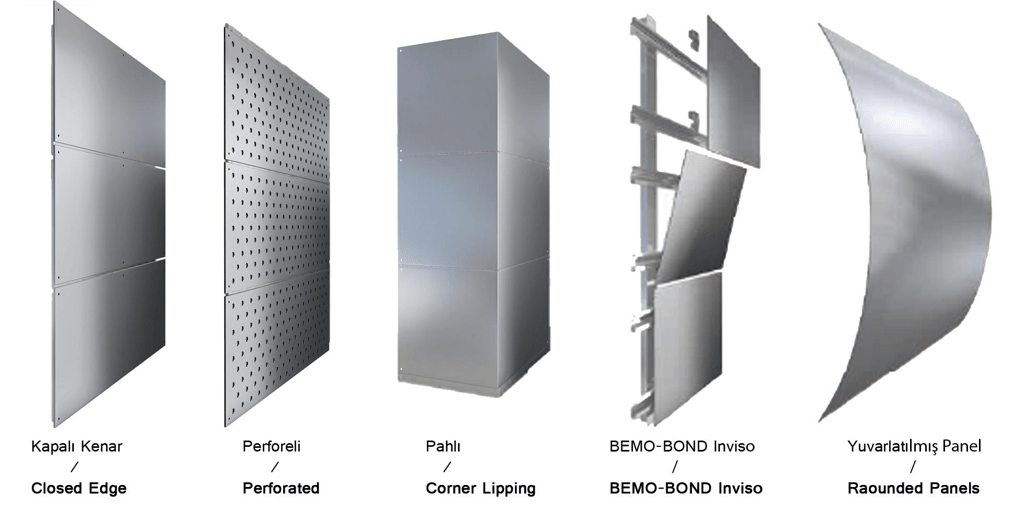

BEMO CEPHE SİSTEMLERİ

BEMO CEPHE PANELLERI

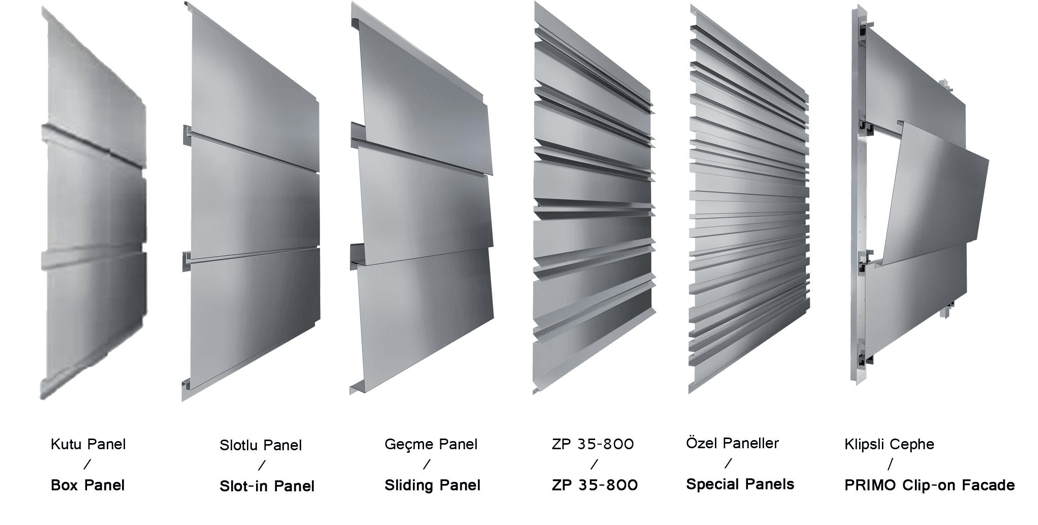

Kutu Panel Slot Panel Kayar Panel ZP 35-800
Malzeme Kalınlığı mm Çelik 0,75-1,5 0,75-1,0 0,75-1,0
Alüminyum 0,9-2,0 0,9-1,5 0,9-2,0 0,9-1,5
Kaplama PE / PVDF / BEMO-DUR / BEMO-FLON
Yüzey Stucco / Fırçalı / Alu-zinc / Patinali / Kaplamalı
Maks. Uzunluk 8.00 m
Delik Desen Rv 3.00-5.00      Rv 5.00-800
Malzeme Alüminyum
Malzeme Kalınlığı mm 0,9 – 2,00



BEMO CEPHE SİSTEMLERİ

BEMO PRIMO KLİPSLİ CEPHE PANELLERİ

Izgara Boyutları 200-400 500 600 800
Malzeme Kalınlığı mm Çelik 0,75-1,5 1,25-1,5 1,25-1,5 1,5
Alüminyum 0,9-1,2 1,2-2,0 1,5-2,0 2
Kaplama PE / PVDF / BEMO-DUR / BEMO-FLON
Yüzey Sıvalı / Fırçalı / Alu-zinc / Patinali / Kaplamalı
Maks. Uzunluk 8.00 m
Delik Desen Rv 3.00-5.00      Rv 5.00-800
Malzeme Alüminyum
Malzeme Kalınlığı mm 0,9 – 2,00
