Titanyum Çinko Çatı ve Cephe Kaplama Sistemleri



NedZink Titanyum Çinko

NedZink, EN 988’e göre, temelinde elektrolitik olarak temizlenmiş çinkoya dayanan min. % 99,995 Zn (EN 1179’a göre Z1), bakır, titanyum ve alüminyum alaşımlı elementlerin de küçük ilaveleriyle bir araya gelmiş titanyum çinko üretir. Kimyasal bileşim, mekanik ve fiziksel özellikler ve ölçüm toleransları, KOMO ürün sertifikasında ve Lloyd’un Kalite Sistemlerinin İzlenmesi ile Ürün Sertifikasyonu için Endüstriyel Kalite Şeması’nın (Ürün No. Sertifika No. QIS 122) belgesindeki ürün sertifikasında belirlenir. Belirlenen malzeme özelliklerine uygunluk, düzenli aralıklarla, Lloyd’s Register adlı bağımsız ve tarafsız bir kontrol kuruluşu tarafından kontrol edilir.

NedZink NATUREL

NedZink NATUREL sağlam, estetik bir üründür. Patina tabakası, bir çinko karbonat bazının oluşmasından kaynaklanır. Bu işlem hava etkisi altında başlar. Doğal bir seyir var, bu yüzden tam gri gölge bir ila dört yıl sonra elde edilir.

Levhalar
Kalınlık 0.70mm – 0.80mm – 1.00mm




Standart Ölçüler

1000 x 2000 mm
1000 x 2250 mm
1000 x 3000 mm
Paketleme Bir palette yaklaşık 1 ton vardır / on pallets of approx. 1 ton



Standart Rulolar/ Standard Coils
Kalınlık 0.70mm – 0.80mm – 1.00mm
Mevcut Genişlikler 150 – 1000 mm
Bobin iç boyutu 508 mm
Ağırlık Min. 930 kg—Max. 2800 kg (1000 mm genişlikte) / Min. 930 kg — Max. 2800 kg (at width 1000 mm)

NedZink NOVA

NedZink NOVA adındaki orta-gri rengi, haddeleme işleminin ardından uygulanan bir kimyasal yüzey işleminden sonra ortaya çıkar. Bu sonrasında doğal patina tanımına en yakin yüzey elde edilir.



Levhalar
Kalınlık 0.70mm – 0.80mm – 1.00mm
Standart Ölçüler 1000 x 2000 mm
1000 x 2250 mm
1000 x 3000 mm
Paketleme Bir palette yaklaşık 1 ton vardır / on pallets of approx. 1 ton



Standart Rulolar
Kalınlık 0.70mm – 0.80mm – 1.00mm
Mevcut Genişlikler 150 – 1000 mm
Bobin iç boyutu 508 mm
Ağırlık Min. 930 kg—Max. 2800 kg (1000 mm genişlikte) / Min. 930 kg — Max. 2800 kg (at width 1000 mm)

NedZink NOIR

NedZink NOVA’ya ek olarak, NedZink, NedZink NOIR adı verilen ikinci bir titanyum çinko yüzeyine sahiptir ve bu varyant siyah bir yüzeye sahiptir.



Levhalar
Kalınlık 0.70mm – 0.80mm – 1.00mm
Standart Ölçüler 1000 x 2000 mm
1000 x 2250 mm
1000 x 3000 mm
Paketleme Bir palette yaklaşık 1 ton vardır / on pallets of approx. 1 ton



Standart Rulolar
Kalınlık 0.70mm – 0.80mm – 1.00mm
Mevcut Genişlikler 150 – 1000 mm
Bobin iç boyutu 508 mm
Ağırlık Min. 930 kg—Max. 2800 kg (1000 mm genişlikte) / Min. 930 kg — Max. 2800 kg (at width 1000 mm)

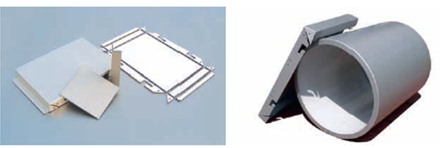

NedZink NOVA Kompozit Panel / NedZink NOVA COMPOSITE

NedZink NOVA Kompozit Panel, iki kat önceden havalandırılmış çinko “NedZink NOVA” ve bir LDPE çekirdeğinden oluşan bir paneldir. Bu kombinasyon; giydirme uygulamaları için mükemmel olan sert ve düz bir panel oluşturur. Yapıştırma, kaset sistemi veya vidalama gibi herhangi bir uygulama için kullanılabilir.



NedZink NOVA Kompozit, büyük cephe kaplamalarına herhangi bir deformasyon, dalgalanma oluşumu olmadan uygulanır. 1.000 x 6.000 mm’lik paneller bile uygulanabilir. Yuvarlak elemanlar ve formlarda kolay uygulama imkanı sağlar. Ürünün görünümü ve çok yönlülüğü göz önüne alındığında, yaratıcı tasarım için fazlaca fırsat sunar.

Teknik Karakteristik
Standart Ölçüler 3.200 x 1.000 mm
Standart Panel Kalınlığı 4 mm
Panel Bileşimi Üst ve alt katman : 2 x 0.50 mm NedZink NOVA / Top and at the bottom : 2 x 0.50 mm NedZink NOVA
Orta katman: 3 mm Polietilen- düşük yoğunluk (LDPE) / Core: 3 mm Polyethylene – low density
Toleranslar Kalınlık / Thickness : -0 / +0.4 mm
Genişlik / Width : +/ -2.0 mm
Uzunluk / Lenght : -0 / +4.0 mm
Diagonal : max 3.0 mm

NedZink NOVA Kompozit Panel

NedZink NOVA Pro-Tec, sıcak veya soğuk çatı uygulamaları için geliştirilmiş, arka yüzeyinde koruyucu tabaka kaplanmış olan patine titanyum çinko malzemedir. Bu koruma tabakası çinkoyu su buharı ve diğer maddelerin olumsuz etkilerinden korur. Böylece üst yüzeyi de etkilenmez. NedZink NOVA Pro-Tec standart her tip uygulamada kullanılmakla beraber, özellikle “havalandırmasız, nem geçirmez” sıcak çatı ve dış cephe uygulamaları için tavsiye edilir.



NedZink NOVA Pro-Tec Rulolar
Genişlik 600 mm — 650 mm —670 mm —1000 mrn
Kalınlık 0.70mm – 0.80mm – 1.00mm
Ağırlık Max. 2800 kg (1000 mm genişlikte) / Max. 2800 kg (at width 1000 mm)



NedZink NOVA Structure

NedZink NOVA STRUCTURE; NedZink NOVA ürün yelpazesine bir katkı olarak, çeşitli motiflerde mevcut yüzeye sahip, önceden patineli çinko üründür. Çatı cephe ve iç mekanlarda kaplama olarak kullanilabilir.



NedZink NOVA STRUCTURE Levhalar
Standart Ölçüler 1000 x 3000 mm
Kalınlık 0.80 mm
Paketleme Bir palette yaklaşık 1 ton vardır / on pallets of approx. 1 ton

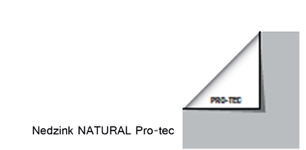

NedZink NATURAL Pro-tec

NedZink NATUREL Pro-Tec, EN 988’e göre NedZink tarafından üretilen ya soğuk ya da sıcak çatı konstrüksiyonlarında kullanım için arka tarafında koruyucu bir kaplama ile üretilen titanyum çinkodur.

EN 988’e göre, elektrolitik olarak rafine edilmiş çinkoya (EN 1179’a göre asgari % 99,995 Zn, Z1 saflığıyla) az miktarda alaşım elementleri bakır, titanyum ve aluminyum eklenir.





NedZink NATURAL Pro-Tec Rulolar
Genişlik 600 mm — 650 mm —670 mm —1000 mrn
Kalınlık 0.70mm – 0.80mm – 1.00mm
Ağırlık Max. 2800 kg (1000 mm genişlikte) / Max. 2800 kg (at width 1000 mm)

NedZink NUANCE

NedZink NUANCE pigmentli titanyum çinkodur. Bu pigmentler ayrıca önceden havalandırılmış çinkoya ek koruma saglar. Titanyum çinkonun doğal yüksek dayanıklılık, bakım gerektirmez ve iyi deformasyon özellikleri tamamen korunur. NedZink NUANCE temel olarak estetik açıdan yüksek kaliteli bina uygulamaları için kullanılır: genelde çatı ve cepheler için, iç mekanda ise çeşitli tasarım uygulamaları için kullanilabilir.

NedZink ‘NUANCE Blue’

NedZink NUANCE

NedZink Red’ ‘NUANCE Green’

NedZink NUANCE Rulo

NedZink NUANCE Rulolar
Genişlik 600 mm —1000 mrn
Kalınlık 0.70mm
Ağırlık Max. 1400 kg (1000 mm genişlikte) / Max. 1400 kg (at width 1000 mm)

NedZink Detaylar / NedZink Typical Details

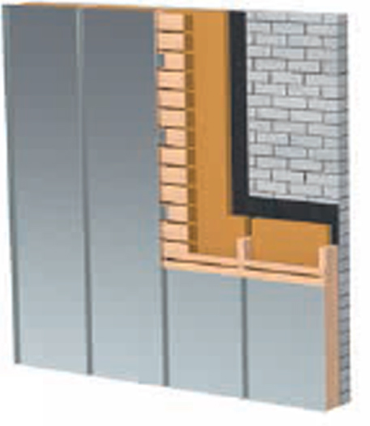

Havalandırmalı Cephe Sistemi

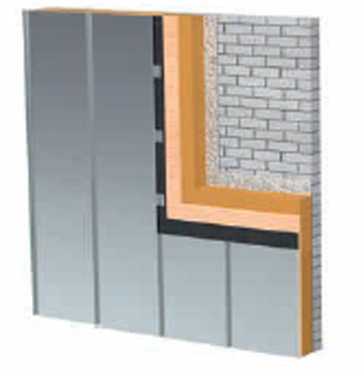

Neme Dayanıklı Cephe Sistemi

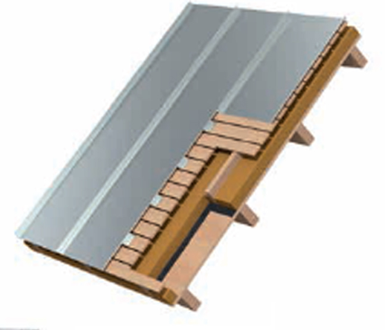

Havalandırmalı Çatı Sistemi

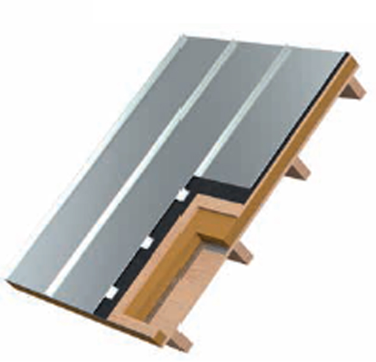

Neme Dayanıklı Çatı Sistemi

NedZink Uygulama Sistemleri

Kenetli Çatı Sistemi

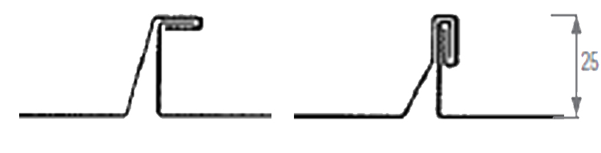

Dik Kenet Sistemi : Dik kenet sistemi genellikle cephe kaplamaları için tercih edilir. Bu dik kenet sistemin uygulanabilmesi için eğim minimum 25°, eğer yüksek kar riski varsa min. 35° olmalıdır.

Çift Kilitli Dik Kenet Sistemi : 25°’den düşük eğimli çatılarda çift kilitli kenet sistemi kullanılmalıdır. Hadveler alt konstrüksiyona sabit ve hareketli klipslerle tutturularak sağlamlaştırılır.

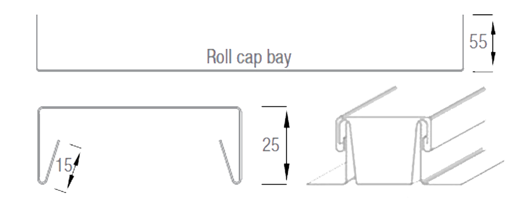

Çıtalı Sistemi

Çatı yönünde giden hadveli titanyum çinko levhalar arasına, trapeziodal kesitli çıtalar kurulmasi ile oluşturulan geleneksel bir kaplama sistemidir. Bu çıtalar genel olarak 40-50 mm’lik kalınlık ve yüksekliğe sahiptir. Panellerin dik kenarlarının içe doğru bükülmesi ile oluşturulur. Çıtalı Sistemlerde malzemeler ahşap döşeme üzerine klipslerle kurulur. Ek olarak paneller klipsler yardımı ile tutturulur. Sabit ve hareketli klipsler kullanılmalıdır.

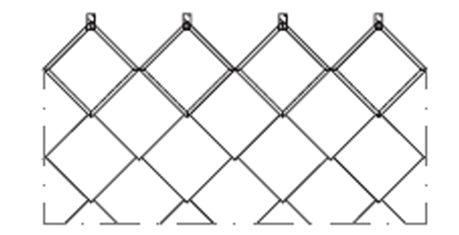

Lözenge Sistem

Lözenge sistemi, irili ufaklı eğimli ve dikey yüzeyleri kaplamak için kullanılır. Lözengenin tepe noktası lehimlendiğinde, tavanın minimum eğimi 25° ‘dir. Standart lözenge sistemi birbirine bağlı küçük, tek biçimli bükülmüş plakalardan oluşur. Eşkenar dörtgen de sıklıkla kullanılmasına rağmen, en yaygın karedir. Bu sistem, orta derecede kavisli yüzeylerin kaplanmasi için iyi bir çözüm sunar.
